从需求到成品：定制线束设计必须把控的五大关键步骤

在现代工业设备中，没有两根完全相同的线束。不同的应用场景、电气参数、机械结构，决定了每一条线束都需要量身定制。然而，许多客户在寻求定制线束服务时，往往只提供一张简单的示意图，甚至只有一个想法。这给后续的加工和使用埋下了诸多隐患。

一个成功的定制线束项目，需要供需双方在以下几个关键步骤上紧密配合。苏州凯佰乐电子有限公司凭借多年的工程经验，总结出一套成熟的定制线束开发流程，帮助客户将需求转化为可靠的产品。

第一步：需求定义与技术澄清

这是整个流程的基石。客户需要尽可能清晰地描述：

电气参数： 额定电压、电流、耐压要求、绝缘电阻、电磁兼容要求等。

机械参数： 连接器型号、端子类型、线径、颜色、分支位置、弯曲半径、固定方式等。

环境条件： 工作温度范围、湿度、化学接触(油、溶剂)、户外/室内、振动等级等。

认证要求： UL、CE、CCC、RoHS、REACH等。

凯佰乐的工程团队会与客户进行详细的技术澄清，将模糊的需求转化为可执行的工程规范，必要时提供材料选型建议或初步方案。

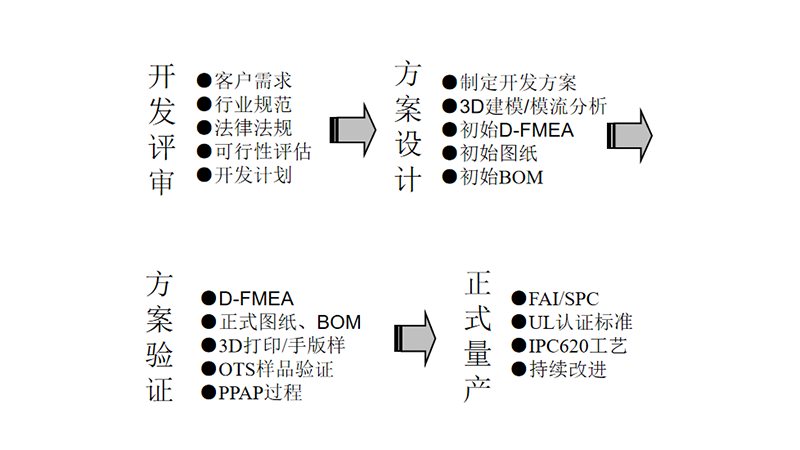

项目开发流程

第二步：图纸绘制与BOM搭建

基于确认的需求，我们的工程师会使用专业的CAD软件绘制线束工程图纸。图纸应包括：

外形图： 精确的线束长度、分支位置、连接器方位、固定点等。

电路图： 连接器引脚定义、线色对应关系、导线规格等。

工艺要求： 压接规格、屏蔽处理方式、捆扎方式、标签位置等。

同时，建立准确的物料清单(BOM)，明确所有原材料(线缆、连接器、端子、护套、胶带等)的型号、品牌和数量。

第三步：样品试制与内部验证

图纸完成后，进入样品阶段。凯佰乐拥有快速打样中心，可以在短时间内制作出少量样品，并按照既定标准进行内部测试，包括：

导通测试： 检查所有连接是否正确。

耐压/绝缘测试： 验证绝缘强度。

机械尺寸检查： 确保符合图纸要求。

部分环境模拟测试： 如高低温、振动等(根据客户需求)。

样品经过内部验证合格后，会寄送给客户进行装机测试。

第四步：客户测试与设计优化

客户将样品安装到实际设备中，进行功能验证、环境适应性测试以及寿命测试。这个阶段可能会暴露出设计中的不足之处，例如长度需要微调、弯曲半径过大、某一连接器插拔力不合适等。

凯佰乐的工程团队会积极配合客户分析问题，快速修改图纸，进行第二轮样品优化，直至完全满足使用要求。这个过程体现了供应商的工程响应能力。

第五步：量产转移与质量控制

一旦样品通过最终确认，项目进入量产阶段。此时，我们会将成熟的图纸、BOM、工艺文件、测试规范等标准化，并转移至生产部门。同时，制定质量控制计划(QC工程图)，明确各工序的检验标准和频次。生产过程中，采用自动化设备和防错技术，确保批量产品与样品的一致性。

与专业者为伍，让定制更省心

定制线束是一项系统工程，选择一家具备完整工程能力的合作伙伴至关重要。苏州凯佰乐电子有限公司不仅提供线束加工服务，更以专业的工程团队和严谨的开发流程，确保您的每一次定制都准确、可靠、高效。从需求到成品，让专业的人做专业的事。定制热线：4000-199-586。
