汽车线束的端子种类与选取原则介绍
返回列表 来源: Kable-X 作者: 余丽琼 编辑: Sammy 发布日期: 2022.05.10

苏州凯佰乐专业生产定制化线束,为您提供线束一站式解决方案,汽车线束作为常见的线束产品,关于其端子的种类与选取原则我们也是颇有研究.

汽车线束的端子是能与对应导电元件构成电路的导电元件.端子包括插针和插孔两种, 起到电气连接的作用, 所用材料为铜及其合金等的良导体,其表面进行镀银、镀金或镀锡处理,以提高耐腐蚀性、抗氧化性和防生锈.

1、端子种类

端子按形状可分为片形系列、圆柱形系列、电线接头系列.

1) 片形系列端子采用H65Y或H70Y材质,料厚为0.3~0.5.部分元件示意图见图2.

2)圆柱形系列端子采用H65Y或Qsn6.5-0.1材质,料厚为0.3~0.4.部分元件示意图见图3.

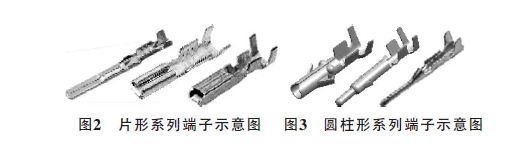

片型系列端子和圆柱形系列端子示意图

3)电线接头系列端子又分为U形、叉形及孔式3种形式.

① U 形端子采用H62Y2、H65Y、H68Y 或Qsn6.5-0.1材质,料厚0.4~0.6,部分元件示意图见图4a;

②叉形端子又称为Y型端子, Y型端子采用H62Y2材质,料厚0.4~0.6,部分表面进行镀镍处理,导电性能良好,部分元件示意图见图4b;

③孔式端子一般采用H65Y、H65Y2为基材,料厚,0.5~1.0,部分元件示意图见图4c.

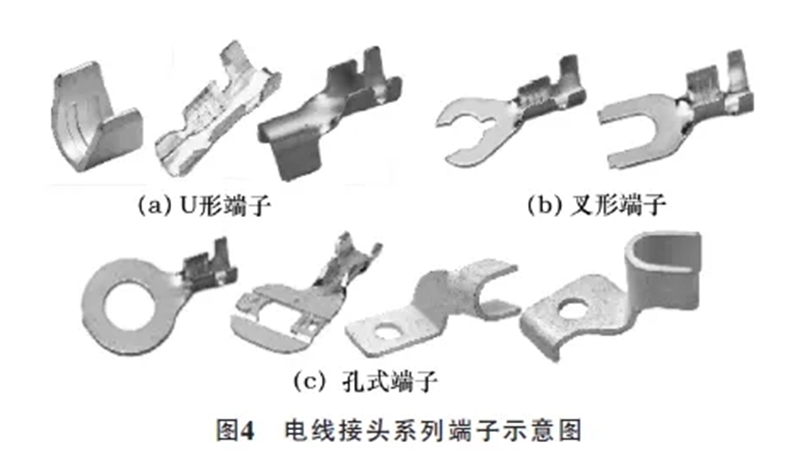

电线接头系列端子示意图

2、端子的选取原则

需根据不同的插接件和不同的需求选择不同镀层的端子.对于要求性能较高的设备, 如安全气囊、ABS、ECU等用的端子, 应优先选用镀金件以保证安全可靠性, 但出于成本考虑, 在满足性能要求的前提下可选择局部镀金处理.

具体的选取原则为:

①保证端子与所选的插接件的合理匹配.

②针对所压接电线的线径选择合适的端子.

③对于单孔防水插接件,要选择尾部能压接防水栓的端子.

④确保连接的可靠性.端子选取时要保证与电器件、对插件的良好接触, 使接触电阻降为低, 提高可靠性.如:面接触要优于点接触, 针孔式要优于片簧式.在设计时要优先选用双弹簧式压紧结构(接触电阻非常小) 的插接件.

⑤阻抗匹配.有些信号有阻抗匹配要求, 尤其是射频信号, 对阻抗匹配要求更为严格, 阻抗不匹配时会引起信号反射, 从而影响信号传输.所以在选取端子时, 一定要选择阻抗匹配的端子.
