线束生产中F型端子压接质量的检验
返回列表 来源: Kable-X 作者: 沈剑刚 编辑: Sammy 发布日期: 2022.04.28

苏州凯佰乐是一家专业做线束的定制厂家,对于线束生产中常用到的F型端子的压接质量检测有一套属于我们的经验标准,跟随小编步伐,一探究竟吧!

F型端子由于具有接触电阻小、连接牢固、维护方便等特点,在机车电气产品布线上已被广泛采用,如SS3B、SS7、SS8型电力机车脉冲控制线的布线等.

关于F型端子压接的检验:

F型端子的压接质量主要靠压接工艺保证,可以通过测试抗拉脱力和观察压接截面来判断压接质量.对于抗拉脱力的测试可依据GB2828进行抽样,一般情况下,取:特殊检验水平S-2,合格质量水平(AQL)=0.4.

压接力Fp与抗拉脱力F之间的关系曲线:当压接力为最佳压接力Fp0时,抗拉脱力F为最大;当压接力大于Fp0时,抗拉脱力随之减小.

只有当实测抗拉脱力大于或等于最小抗拉脱力时,压接才符合要求.导线规格与最小抗拉脱力的对应关系

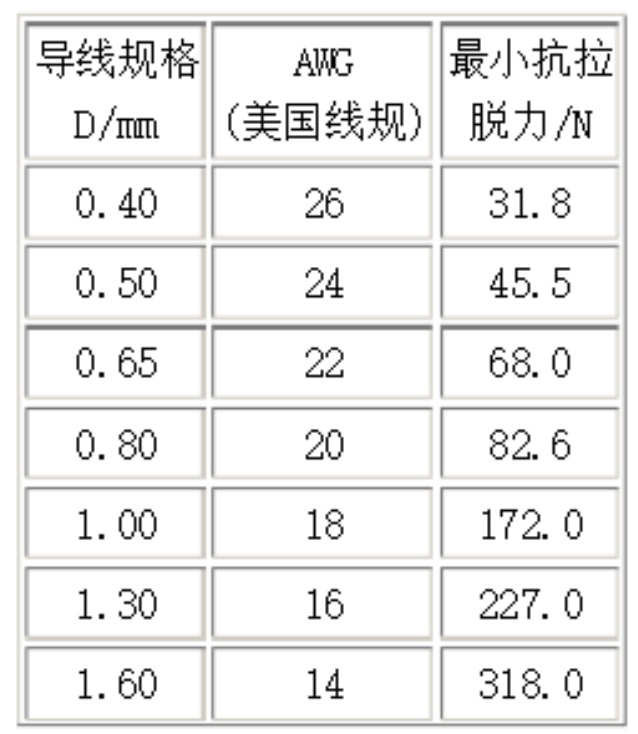

导线规格与最小抗拉脱力对应关系表

导线规格与最小抗拉脱力对应关系表

导线规格与最小抗拉脱力对应关系表

如果实际使用的导线规格与附表不符,则可认为两种规格之间的导线线径与抗拉脱力成正比,可通过计算得出最小抗拉脱力的标准值.计算公式为:

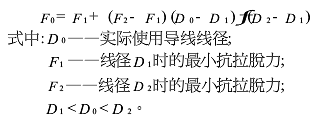

计算公式

另外,压接部位的导线由于受到压接钳的挤压而变形,在作抗拉强度测试时,如果被压接导线没有产生变形或断股,则该压接不合格.

对提高连接可靠性的几点建议

(1)在布线时,应尽量避免压接点受到外力的作用.

(2)合适的绝缘保护套管或热缩套管可以保护压接部位.(3)在插拔端子时,不得直接拉扯导线.(4)不使用做过抗拉脱力抽样检验的端子.

F型端子的压接质量取决于压接工艺控制,本文提出的检测方法及标准除作为F型端子的合格判据外,对与F型端子相似的其他压接端子也具有一定的参考作用.
