线束抗折弯性能测试

返回列表 来源: Kable-X 作者: 余丽琼 编辑: Andong 发布日期: 2021.04.22

在高端设备中通常对线束的要求是非常高的,其中对线材的摇摆测试是检验线束是否满足高标准的一项重要指标,今天凯佰乐品质带大家了解一下线束工厂是如何对线材进行摇摆测试的,今天我们用一款医疗线束来进行说明:

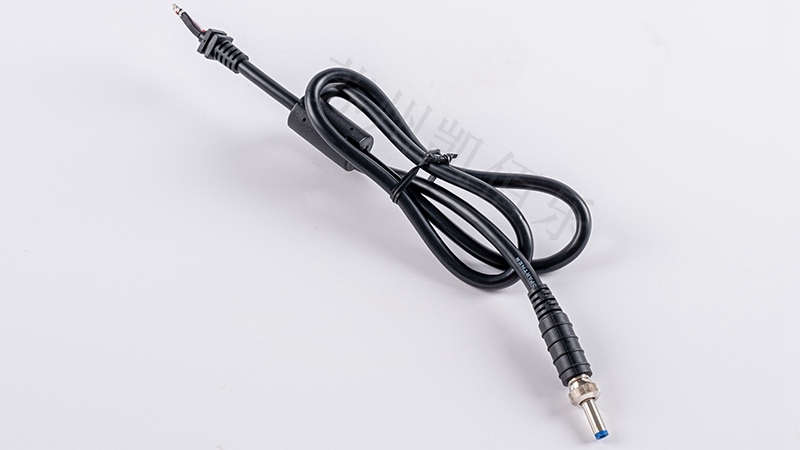

医疗线束

摇摆测试合格的线束成品

第1步:剪三根1米的电缆,三根电缆同时进行摇摆测试,线束同时进行摇摆测试;

第2步:根据线束图纸的技术要求,(每个客户的要求都不一样)设置摇摆角度为:±160°、R角为:12.7MM、摇摆速度:30次/min、 吊块重量:1.5KG;

第3步:按照抗折弯性能摇摆测试实验的标准SOP,将电缆放置到位,并接好线序;

第4步:准备工作完成后,检查机器设置是否符合图纸的要求,确认OK后开始10万次的摇摆测试;

第5步:10万次摇摆完成后,机器自动停止.取下线材是否符合图纸要求,芯线共15根,检测是否断裂,用万用表测试导通OK,如不导通NG;

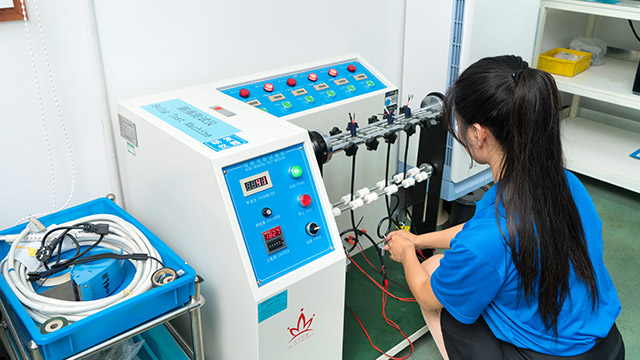

线材摇摆测试实验

线材摇摆测试中...

凯佰乐电子专业做设备线束,领域涉及:工业、医疗、通讯、汽车等.线束质量是企业的生命线,凯佰乐电子拥有严格的质检体系.包括原材料,生产过程、电测性能、成品抽样检测等检验环节.进行严格的质量管控.线束抗折弯电缆性能测试就属于原材料检测.工业线束咨询热线:4000-199-586.

凯佰乐线束售后团队
