线束产品质量之EMC测试
返回列表 来源: Kable-X 作者: James 编辑: Sammy 发布日期: 2022.04.12

EMC,产品质量最重要的指标之一,又称做电磁兼容性,是综合评定电子产品在电磁场抗干扰能力(EMS)和干扰大小(EMI)的一种能力,但在线束行业,要求线束成品通过EMC测试并不多,苏州凯佰乐的此项目因为终端客户在沙特,要求配套的伺服编码器电缆做成品CE认证,所以安排进行EMC测试,成品电缆EMC测试又是如何进行的呢?相信很多人不太了解,今天就带大家一起来看下我们是如何做的?

1.准备工作:

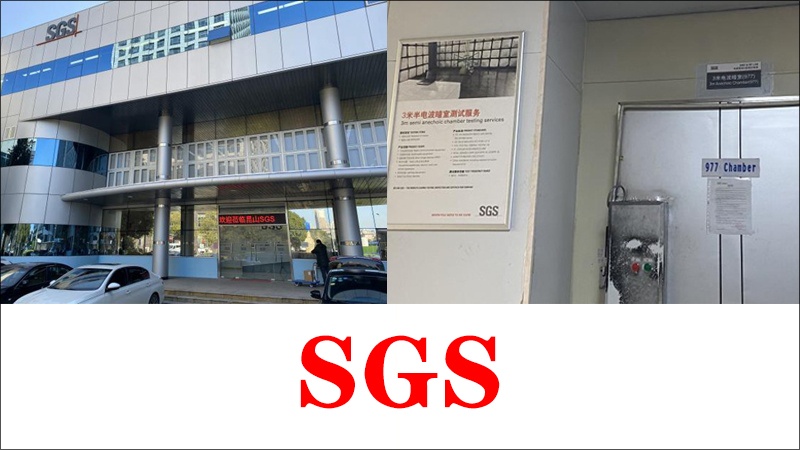

1.1委托国内外知名的检测机构-SGS进行本次摸底测试,地理位置昆山,3M辐射场地,时间3月3号.

1.2测试标准EN 55032 CLASS A,标准是峰值/AVG 50dB以下(本次只测峰值).

国内外知名的检测机构-SGS

国内外知名的检测机构-SGS

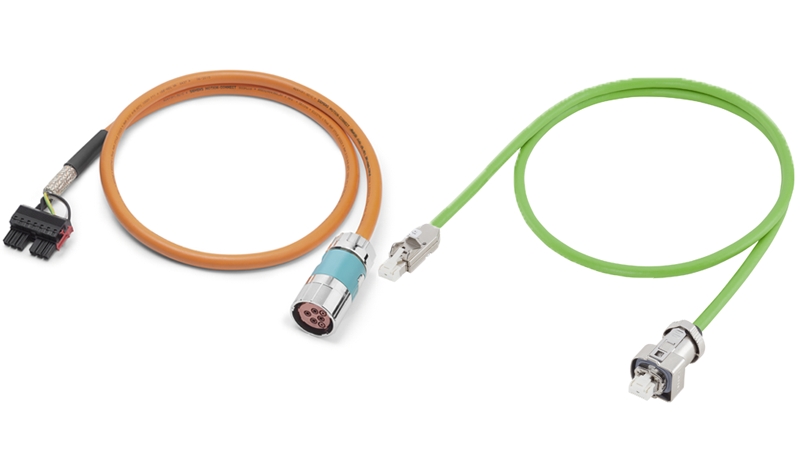

1.3 本次测试样本为伺服编码器电缆,型号6FX5002-2DC10-1xx0和6FX5002-5CN36-1xx0,分别准备了自制长度1米和100米,以及西门子原厂线缆各1根.

伺服线束

伺服线束

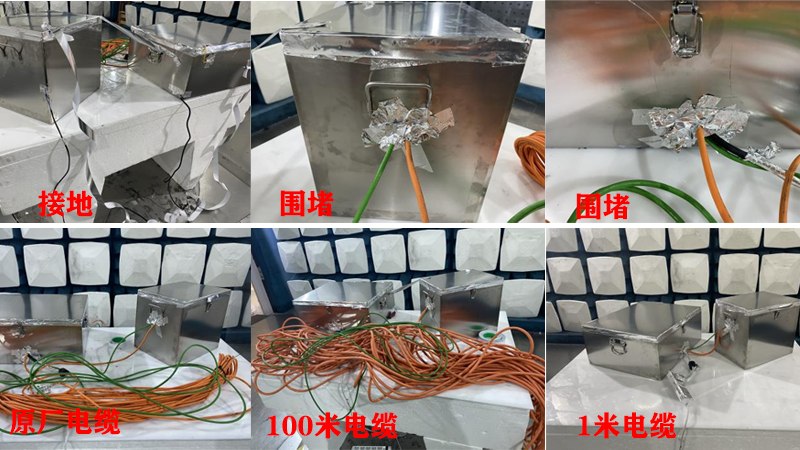

1.4 对两端的设备(驱动器、电机)采用了金属箱屏蔽,并分别可靠接地,箱子盖四周的缝隙围堵,以确保不会被接收到线缆以外的辐射源.

伺服线束EMC测试

伺服线束EMC测试

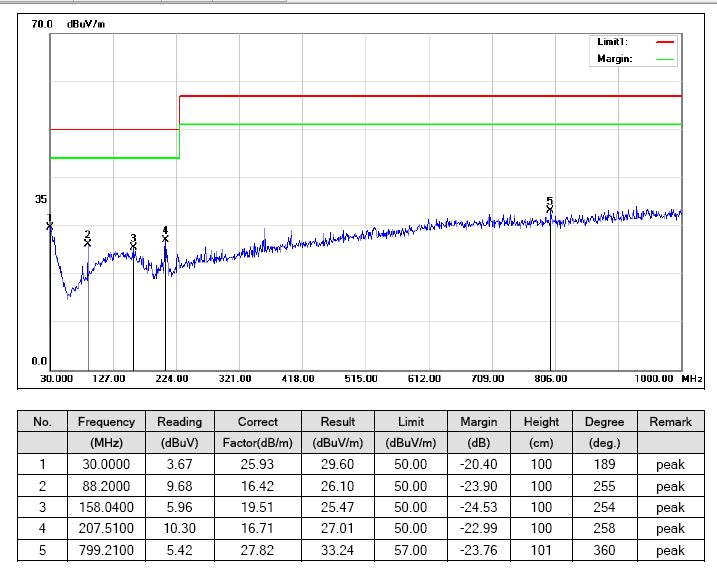

2. 测试数据:

2.1扫描频段30MHz~1GHz.

2.2 分别扫描水平和垂直,垂直扫描高度2米.

伺服线束EMC测试数据

伺服线束EMC测试数据

3.测试结果,

3.1样本测试通过标准EN 55032 CLASS A,扫描频段30MHz~1GHz,峰值/AVG 50dB以下要求,满足客户要求.

苏州凯佰乐专业生产定制化线束20余年,产品广泛涉及工控、新能源、医疗、通讯、军工等领域,凭借过硬的品质、超快的反应能力大获客户好评,免费寻样热线4000-199-586.
