为什么苏州凯佰乐电子可以从众多的线束企业中脱颖而出呢?

返回列表 来源: 发布日期: 2020.05.29

   苏州凯佰乐电子始终以“品质是我们的生命”为宗旨服务于我们的广大客户。其中端子的标准压接是线束产品 质量 好坏的重要核心之一。今天凯佰乐的小编就为您介绍一下在线束行业中端子的规范压着方法:

端子压接标准

1.  压着端子要使用专用模具( 压接工具)

因为使用指定外工具进行压着加工, 有可能会导致接触不良 ,用断线等, 请使用专用的压接工具。

2.  适用电线

压着加工前, 请确认使用电线的适用范围。(能适用压着端子的电线 ,原则上是镀锡软铜绞合金属线。无镀锡线, 单线 , 锡外套线,编织线等不适合压着用。但是 , 个别有特殊规定的制品必须按其规定使用专门电线 .

3.  压着作业的管理要点
a.压着机的确认准备好压着机使用说明书 ,作业前必须熟读使用说明书,才可以进行加工。

b.电线剥皮 ( 剥皮钳)作业因为电线的剥皮长度要根据电线种类、压着方法而定、结合加工状态设定最适合的剥皮长度。

c.接高度压接高度时压着加工的重要项目。压着高度在管理值外会导致导通不良等问题发生 ,所以在压合作业开始,途中以及结束的时候 , 必须测量压接高度。

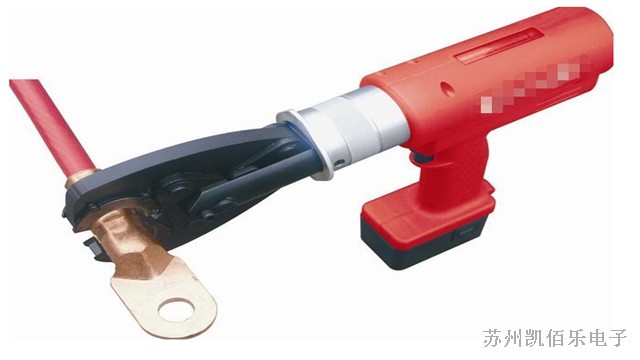

端子压接工具

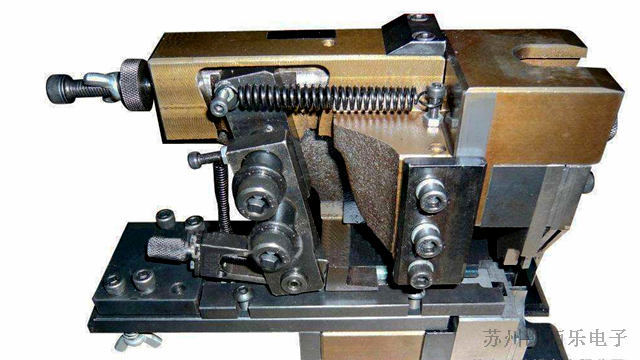

端子专用卡模

测量方法测量压接高度 ,要用专用的千分尺来测量,压着后测量端子的钟状口处及表皮高度 芯线高度钟状口部位是压着的主要部分 ,通过芯线高度来控制压着是否到位, 根据端子不同芯线高度值也不同。芯线高度要在《芯线管理值规定》之内进行压着。钟状口作用 : 保护被压着部位导体不被端子边缘压断。表皮高度表皮高度高度作用: 固定芯线 , 以免芯线来回摆动造成钟状口部导体折断。表皮高度要根据电线的粗度、种类调整、电线绝缘外层既不能轻易从连接端子中拔出 , 也不要过于压着 , 请在规定值范围内进行压着。

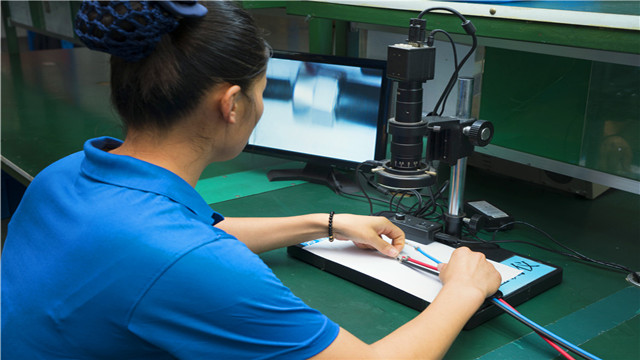

4.  压着外观为了能够正确确认压着状况, 请目视 (目镜并用)进行外观检查。 各端子不同检查项目也不同。各端子的检查项目 , 依据连接器的使用说明书确认。

 3、放大镜检验端子_副本

苏州凯佰乐电子 所有线束 的端子压接 严格遵循以上 标准作业,为广大客户提供高质量的线束产品是凯佰乐人的不懈追求 !
