网络线束你真的了解吗?

返回列表 来源: 作者: 编辑: 发布日期: 2020.09.21

网络线束_行业中也称之为LAN CABLE,是线束加工行业都不陌生的一种 通讯线束,那么LAN CABLE到底有哪些标准和类型呢?今天来给小伙伴们梳理梳理,一起来学习一下吧!

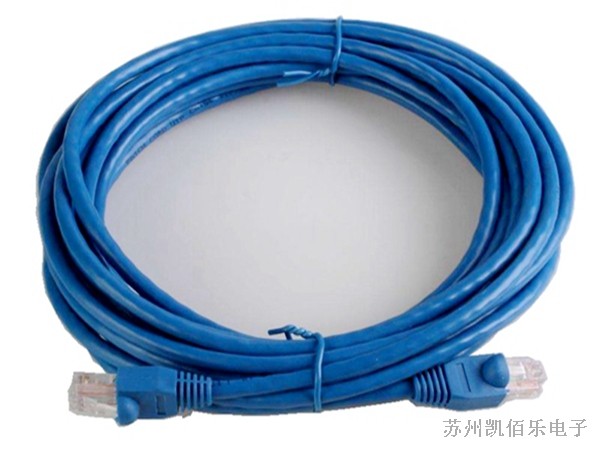

网络线束

1.传输能力,当今共发展到CAT.7共10等级,

CAT.1 传输频率为750kHZ 电话线缆,不用于数据传输

CAT.2 传输频率为1MHZ 传输速度为4Mbps

CAT.3 传输频率为16MHZ 传输速度为10Mbps

CAT.4 传输频率为 20MHZ 传输速度为16Mbps

CAT.5 传输频率为100MHZ 传输速度为100Mbps

CAT.5E 传输频率为 155MHZ 传输速度为1000Mbps

CAT.6 传输频率为250MHZ 传输速度为1Gbps

CAT.6A 传输频率为500MHz 传输速度为10Gbps

CAT.7 传输频率为600MHZ 传输速度为10Gbps

2.产品结构, 主要是屏蔽程度的不同,可分为,

非屏蔽双绞线/UTP (unshield twist pair)

铝箔屏蔽双绞线/FTP (foil twist pair )

双屏蔽(编织/铝箔)双绞线/SFTP (Screen-Foil Twist Pair)

3.产品规范,3个主要执行标准,

美国TIA/EIA 568A(常用)

国际组织ISO/IEC 11801

欧洲 EN 50173

4.美式水晶头接线,分为两种标准,

568A标准:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

568B标准:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

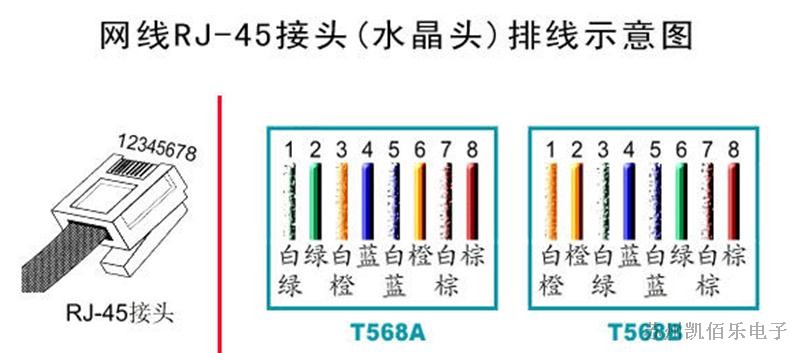

美式水晶头接线方式图

5.常用的美式水晶头RJ(Registered Jack),又分为以下不同系列,

RJ9/10:4P4C

RJ11:6P4C/6P2C

RJ12:6P6C

RJ45:8P8C

RJ48:10P10C

美式水晶头

6.英式UK水晶头(又称左耳水晶头),只有6P,又分6P2C,6P4C,6P6C几个系列,大家是不是很少见到,不如去英国转一转吧。

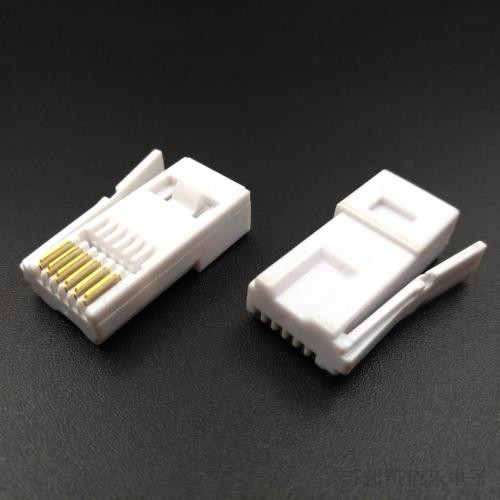

UK水晶头

苏州凯佰乐电子作为一家专业工控医疗线束制造商,始终保持研特殊领域使用的网络线,可以提供户外及恶劣环境下使用的工业类网络线,满足防水、防油,耐寒,耐弯折、以及耐拖链要求等等特殊要求,受到广大客户的一致好评. 欢迎来苏州凯佰乐电子免费询价.热线:18020217667
