网络线束的标准接线区别简介

返回列表 来源: Kable-X 作者: John 编辑: Andong 发布日期: 2020.11.23

苏州凯佰乐线束厂家在生产网络线束工作中,有干部及品质管理人员,向我询问EIA/TIA T568B 和EIA/TIA T568A 的区别是什么?关于这类线束的生产及区别,特做以下说明.

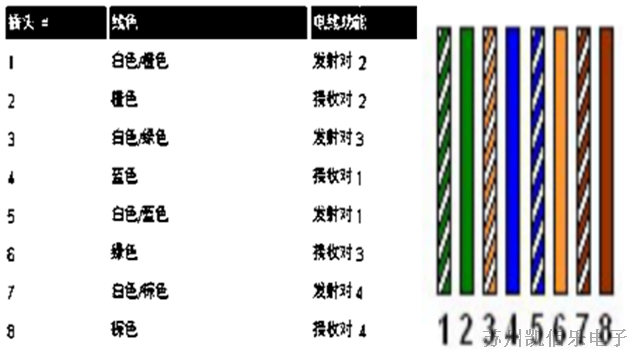

EIATIA T568B 色码接线图

网络线束标准 EIA/TIA T568B 色码接线图

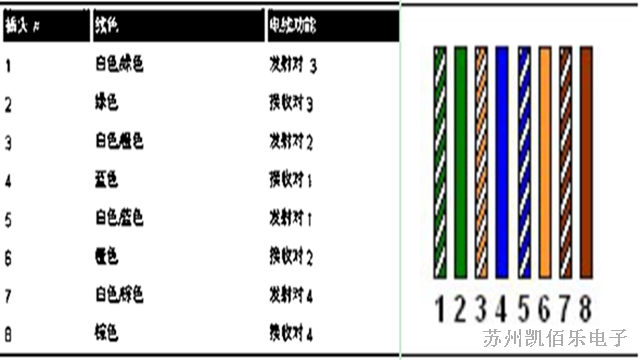

EIATIA T568A 色码连线图

网络线束标准 EIA/TIA T568A 色码连线图

两个色码的唯一区别是橙色和绿色对的互换.在常规网络线束中,所有电线都是直接连接的,插头4, 5, 7和8 未使用,因为它们实际上在网络数据通讯中不需要.网络线束接线原理.如图,其中TD代表传送,各有两条线(TD+及TD-);而RD代表接收,也有两条线(RD+及RD-)

接线原理

网络线束,直通线和交叉线的区别

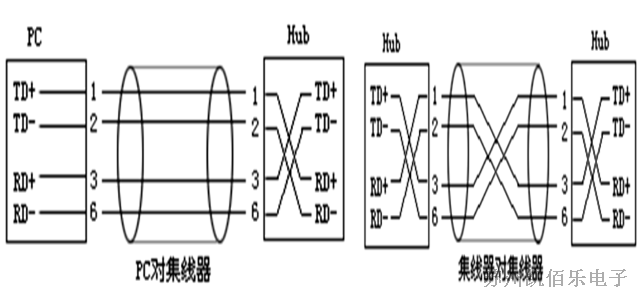

线束加工厂家都知道,计算机及其他设备相互通讯时一般通过各自的发送和接收端口进行的,设备A通过发送端口发送数据到设备B的接收端口,同时A也通过接收端口接收B设备发送端口发出的数据.

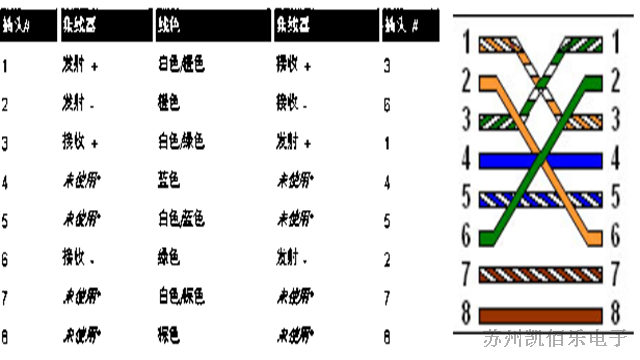

计算机网络通讯的原理也是如此,当计算机通过集线器与其他计算机相连时,集线器内部可以完成发送端口与接收端口之间的匹配,因此计算机到集线器之间的网线使用的是直通线 ,所谓的直通线是指双绞线两端的发送端口与发送端口直接相连,接收端口与接收端口直接相连;而当集线器(交换机)与集线器(交换机)通过普通的端口进行级连时,就与两台单 独设备通讯类似,必须使用交叉线,所谓的交叉线即指双绞线两端的发送端口与接收端口交叉相连.我们明白了以上原理就不难理解,当有的集线器或交互机本身具有级连端口,那么 级连时就只需使用直通线相连,当两台计算机不通过集线器而是直接相连时,就必须使用交叉线.你可以看到交叉电缆其实只不过是一根一头连着EIA/TIA T568A 方案,另一头连着EIA/TIA T568B方案的电缆.知道了这一点,我们来看看制作我们的交叉适配器的步骤: 插头4, 5, 7和8未使用,因为它们实际上在网络数据通讯中不需要.

交叉适配器
