铁粉芯的应用及特性
返回列表 来源: Kable-X 作者: 范永强 编辑: Sammy 发布日期: 2021.12.23

苏州凯佰乐专业生产线束20年,设备完善、认证齐全,一直以优良的品质征服着客户.在线束行业,铁粉芯磁环一直以来都被受注目,它不仅有着优良的抗干扰特性,还能滤波紊乱信号,是很多商家非常重视的一个磁性元件!接下来跟随小编一起聊一聊铁粉芯的应用及特性吧!

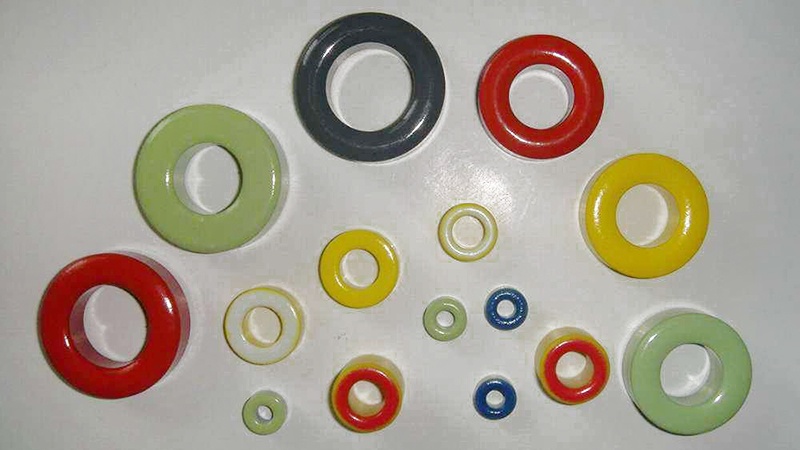

铁粉芯的应用及特性

铁粉芯的应用及特性

产品特性:

铁粉芯是以高纯还原铁粉或基铁粉经表面绝缘包覆、粘合剂混合压制而成的一种软磁化场下不被饱和的软磁材料,具有良好的直流叠加特性.其生产工艺简单,价格在各类金属磁粉芯中是最低的.由于铁磁性颗粒很小(高频下使用的为0.5~5 微米),又被非磁性电绝缘膜物质隔开,因此,一方面可以隔绝涡流,材料适用于较高频率;另一方面由于颗粒之间的间隙效应,导致材料具有低导磁率及恒导磁特性;又由于颗粒尺寸小,基本上不发生集肤现象,磁导率随频率的变化也就较为稳定,主要用于高频电感.磁粉芯的磁电性能主要取决于粉粒材料的导磁率、粉粒的大小和形状、它们的填充系数、绝缘介质的含量、成型压力及热处理工艺等.

电源线上面的杂波主要通过磁环,来解决其电磁兼容性问题.当一定波段的杂波通过磁环时,磁环的电磁特性导致这一波段的电流被转化为磁力以及部分热量从而被消耗掉,来达到降低杂波的目的.

产品应用:

EMI吸收磁环/磁珠的吸收干扰能力是用其阻抗特性来表征的.在低频段呈现非常低的感性阻抗值,不影响数据线或信号线上有用信号的传输.在高频段,约为10MHz左右开始,阻抗增大,其感抗成分保持很小,电阻性份量却迅速增加,将高频段EMI干扰能量以热能形式吸收耗散.通常用两个关键点频率25MHz和100MHz处电阻值来标定EMI吸收磁环/磁珠的吸收特性.如今的市场,不断涌入先进的高端电子产品,然而干扰信号也越来越广泛,有了铁粉芯磁环,就在也不怕那些杂信号,过来骚扰电子产品.

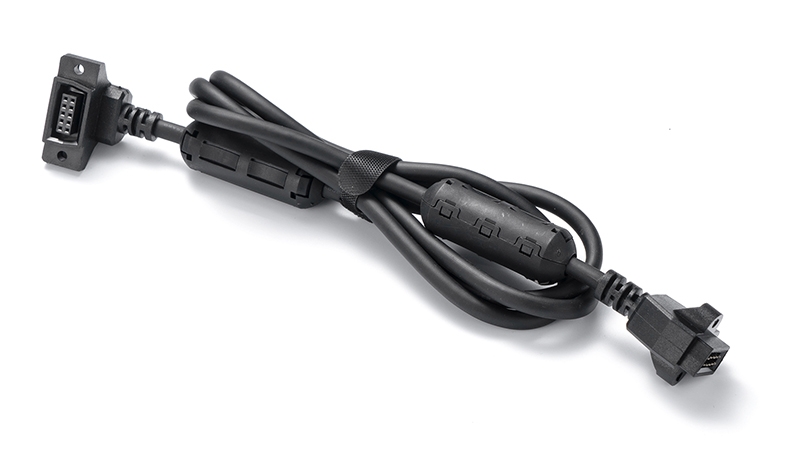

铁粉芯在线束中的应用

铁粉芯在线束中的应用

苏州凯佰乐在2020年通过了高新技术企业的认证并取得了三十多项行业专利,还有较强的原厂件渠道资源,具备线束与电子元器件、五金件、注塑件等的配套整合能力,积极参与客户的初始产品设计选型,并保持最大弹性以满足客户的各种需求.欢迎来厂实地考察,免费询价热线:4000-199-586.
