苏州线束厂带你解读IDC排线
返回列表 来源: Kable-X 作者: 黄媛 编辑: Sammy 发布日期: 2022.05.31

苏州凯佰乐专业生产定制化线束,主营工控线束、新能源线束、医疗线束等等,今天跟着小编来解读一番IDC排线的基础知识吧.

首先,我们先来了解一下什么是IDC,IDC是绝缘刺破连接insulation displacement connector的简称,是将线放在切口上方.再用压力将线推入切口,线上的绝缘皮被刺破后进入夹口,实现导体和连接器接通.

苏州凯佰乐线束厂家带您了解IDC排线

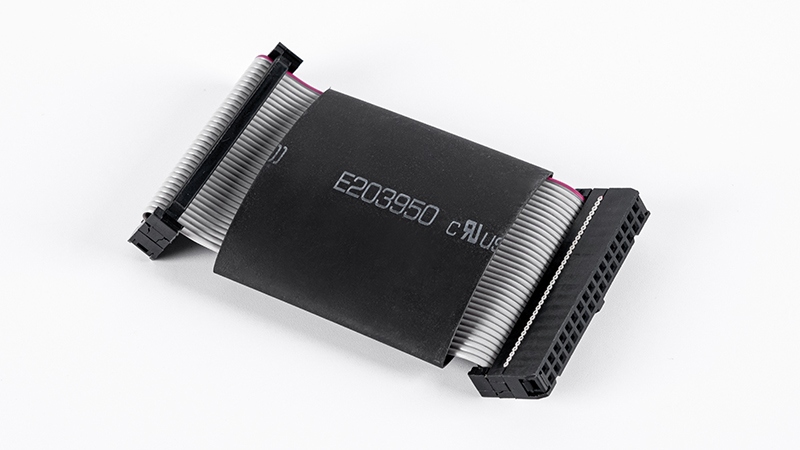

IDC排线

IDC主要用于大型家电、电脑、电信和自动化系中,由于IDC不用去掉线的绝缘皮,不用放进设置好的连接装置里,所以和铆接相比对接的失误可能性更小.

IDC分为单槽型,双槽型,和槽盒型,单槽型适合排线,双槽型和槽盒型的适合电子线.

在比较常用的产品生产中,IDC连接器的接口通常和排线一起配套使用,所以有时候我们也把IDC连接器称之为IDC压排线.

IDC压排线所用的绝缘材料可以分为两个大类,目前行业里绝大多数使用的绝缘材料是合成的橡胶聚合物所制成的化合物从而提供特殊的物理性能和化学性能.

第一类、热塑性绝缘材料:

这款材料因电气性能较好和成本相对较低所以在行业内算出名的,由于这种材料有很薄的绝缘厚度所以具有良好电能性,所以作为绝缘材料广泛的运用.特别是在高压线上面,在绝缘层比较薄的一些电线缆中通常要比电性能相同的热固性绝缘材料制作的尺寸要小.

第二类、热固性绝缘材料:

这种材料的特点是在机械力的作用下可以被拉伸,而当此机械力消失后,能够弹回到原始的状态,这是因为热固性的绝缘材料不容易受到热软化的影响因素.

设备对于IDC的压接也是很重要的,在压接过程中怎么保持它的稳定性和导体在开槽中最后的位置确定都是要由设备和工具决定,所以选择好良好的设备工具也是极其重要的,直接可以提高IDC排线压接的性能.

设备的选择主要根据产能不同和需求量决定所选择的工具,目前我们最常用的是手动压接机和半自动的压接机.

如果出现压接不良我们应该怎么去解决?接下来为大家举几个日常我们会遇到的不良原因以及解决方法.

1. IDC顶端压伤

原因是未对好模具,重新调整模具即可

2. 线材破皮

刀片下压太深导致压迫了绝缘皮,可以调节下刀片的下压行程

3. 线材浮在IDC上

原因是刀片下压太浅,可以调节刀片下压行程

4. 线材导致破皮,压断股

原因是刀片下压太深,压破绝缘皮,所以也是调节刀片下压行程

5. IDC背面脏污

可能是底座脏污了需要清洁下底座

相信通过小编的分享,大家对于IDC排线有了更进一步的了解了.苏州凯佰乐专注为客户提供高端线束一站式解决方案,强大的行业资源整合能力,具有多种国际品牌原厂连接器、特殊电缆转悠渠道及替代方案,欢迎来厂实地考察,免费询价热线:4000-199-586.
