苏州凯佰乐带你认识什么叫端子台
返回列表 来源: Kable-X 作者: 张爱娇 编辑: Sammy 发布日期: 2021.10.21

端子台是线束中常用的电子元器件,应用广泛,性能各异,今天就跟随凯佰乐小编的步伐,进一步认识一下端子台吧!

产品特性

端子台,是用于电路连接的一种电子元器件,也叫端子排、电连接器等.端子台本体采用高品质的绝缘材料PA66,阻燃等级依据UL标准的V0等级;端子材料皆符合ROHS规范;优越的抗腐蚀性能;接线端子接触压力大、电压降小、耐高温、链接品质佳;容易扩充及延伸性佳;操作简便且连结处安全可靠;优良的抗震防松设计;接线座从轨道上安装及拆卸容易.

端子台的选型

常用的端子台型号连接器间距有3.81mm,5.08mm,依电气规格来区分的话,端子台的额定电流有10A、15A、20A、25A、30A、40A、50A、60A、100A、150A、200A、300A、400A等.若依照适用导线尺寸大小来看的话,我们也可以发现其他额定电流值的端子台.额定电压则有150V、300V、600V、或601以上.

产品结构

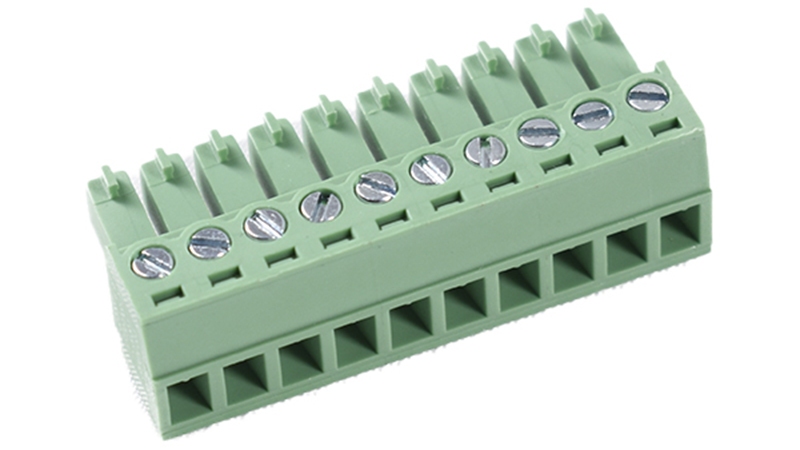

端子台

端子台

壳体:

电连接器壳体是指插头插座的外壳、连接螺帽、尾部附件.外壳作用是保护绝缘体和接触体等电连接器内部零件不被损伤.上面的定位键槽保证插头与插座定位.连接螺帽用于插头座连接和分离.尾部附件用于保护导线与接触体端接处不受损伤并用于固定电缆.壳体还具有一定电磁屏蔽作用.壳体一般采用铝合金加工而成.

绝缘体:

绝缘体由装插针绝缘体、装插孔绝缘体.界面封严体、封线体等组成.用以保持插针插孔在设定位置上,并使各个接触体之间及各接触体与壳体之间相互电气绝缘.通过绝缘体加界面封严体封线体取得封严措施,来提高电连接器的耐环境性能.为适应产品的耐高温,低温,阻燃,保证零件几何尺寸稳定可靠.

接触体:

插针插孔是接触体统称,它分为焊接式、压接式和绕接式等,用来实现电路连接.插针插孔是电连接器关键元件,它直接影响着电连接器的可靠性.插针插孔大多采用导电性能良好的弹性铜合金材料机加而成,表面采用镀银镀金达到接触电阻小及防腐蚀的目的.

产品适用范围

1. 民生电器用品:如电风扇、冷气机、暖气机、冰箱、洗衣机、烘乾机、烤箱、暖炉、电话机、传真机、音响、灯具的输出入端接线等等.

2. 警报保全系统:如居家保全系统、防盗器、调光器、火灾警报器、照明设备、警示器等等.

3. 电机电子产品:如工业电脑、UPS不断电系统、电源供应器、电译开关、电表、计数器、电动手工具的输出输入电源端子等等.

4.各式机器设备:如配电盘,发电机、变压器、变频器、马达、飞机、船舶、车辆、电梯、食品机器、收银机、塑胶射出成型机的自动化仪器仪表等等.

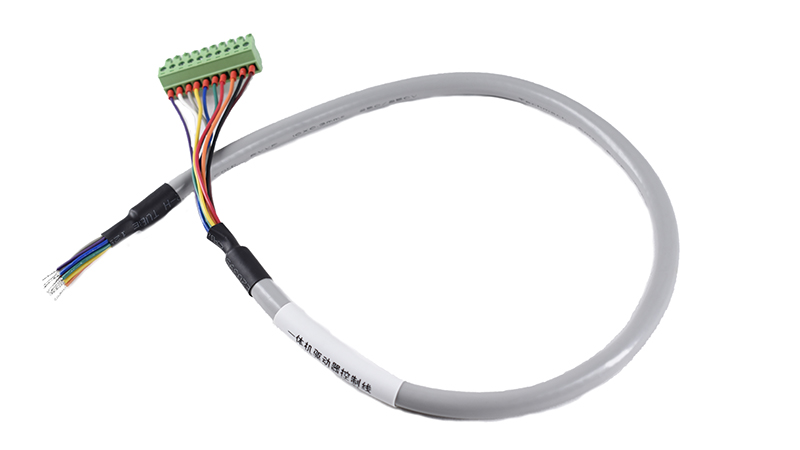

端子台在一体机驱动器控制线束中的应用

端子台在一体机驱动器控制线束中的应用


苏州凯佰乐专业生产定化线束,拥有高新的生产设备和检测仪器,并实现了部分主材的垂直整合,国外原厂料件的直接采购,已建立了完备的品质控制体系,欢迎来厂实地考察,热线电话:4000-199-586
