凯佰乐线束加工所使用线材及品质要求
返回列表 来源: Kable-X 作者: 赵成梅 编辑: Sammy 发布日期: 2021.12.28

随着凯佰乐线束业务不断发展壮大,客户所需要的线材也是多种多样的,让我们跟随小编一起了解一下凯佰乐线束的加工所使用的线材及品质要求吧!

线材主要包括:

①PVC线材:线材本身比较硬,表面光滑,亮度较高 ;

②PU线材:外观要求饱满自然,棱角清晰,表面无杂质,脏污,脱色或者是油漆堆彻等表面不良;

③硅胶线材:外观要求是光滑圆整和光泽均匀、无目力可见的杂物、无机械损伤、无压扁、不偏芯(不得超过规定偏差)、线如橡胶线一样,很有弹性,用手一弯曲,马上弹回,线要粗很多,延伸率好,但张强度较差等现象;

④FEP/铁氟龙线材:线外表光泽度好,用手一摸很光滑,较硬,用手弯曲后易变行,线径要细一些,抗张强度好 ;

⑤XLPE线材:电缆不含油,用打火机点一点,能拉出丝来的是PE,不好拉丝的是XLPE,是一种含有机过氧化物的聚乙烯;

⑥同轴线:有两个同心导体,而导体和屏蔽层又共用同一轴心的电缆(同轴电缆由绝缘材料隔离的铜线导体组成,在里层绝缘材料的外部是另一层环形导体及其绝缘体,然后整个电缆由聚氯乙烯或特氟纶材料的护套包住.

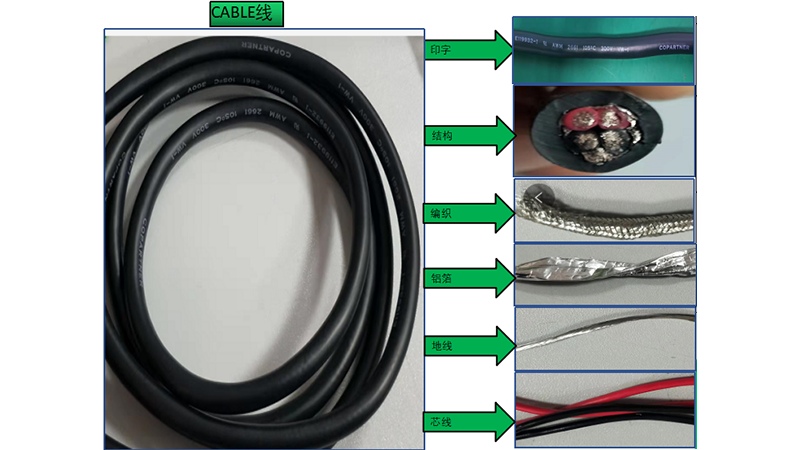

CABLE线的架构

CABLE线的架构

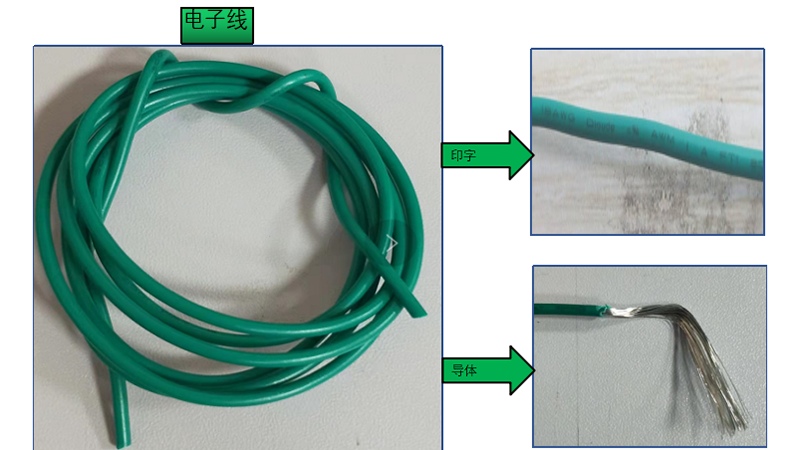

电子线的架构

电子线的架构

线材外观要求:

①线材表面无色差,刮伤,颗粒大小均匀,无杂质,焦化,毛边、料头

②印字清楚,无拉伤,模糊,错误,重印( 如:E119932-1 兄 AWM 2661 105℃ 300V VW-1 COPARTNER )

③芯线不可少芯,错芯,漏芯,偏芯,缩芯等现象.(主要针对于CABLE线)

④铜线无污点,氧化

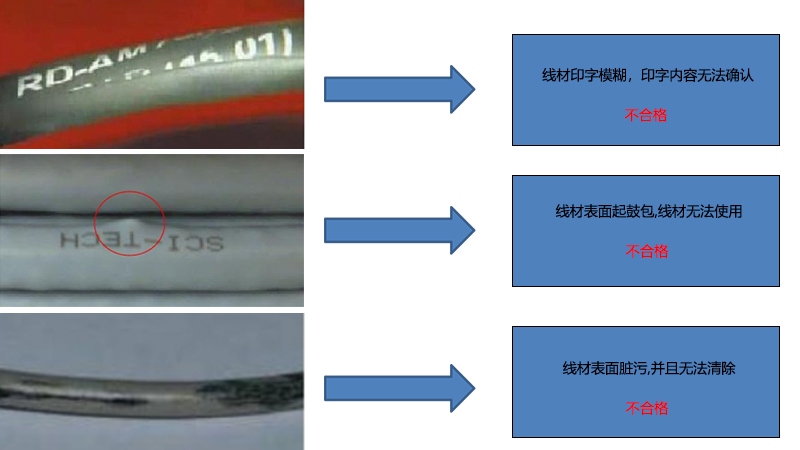

线材外观要求

线材外观要求

检验注意事项

1.光源条件:800~1200 LUX

2.目视距离:检测者眼睛距被检测产品距离约30CM

3.检验角度:部品被检测面同光源照射方向成约30°角,且检测过程中部品可左右或上下旋转约30°以便于从不同角度进行检测.五金件,根据产品形状晃动检验

4.检验时间:单个部品所有外观面检查时间合计约为15秒,在此时间内不能或不易观测到的不良缺陷不计

5.确认外箱HSF标示及外箱标签信息

6.检验时需配戴手套
