检测线束断点的新方法

苏州凯佰乐成立于2015年,公司有员工130人,RD人员有15人,厂房面积3000平方,专注于医疗线束,汽车线束,工控线束等特殊定制化线束的设计与生产,年销售额RMB8000万并从2017年起保持着每年20%的速度增长,公司已取得IATF16949,UL,ISO9000,ISO14001,ISO13485,IPC620的认证,服务理念是为客户提供专业的线束组装解决方案努力做到让客户感动,目前客户群遍布全球.

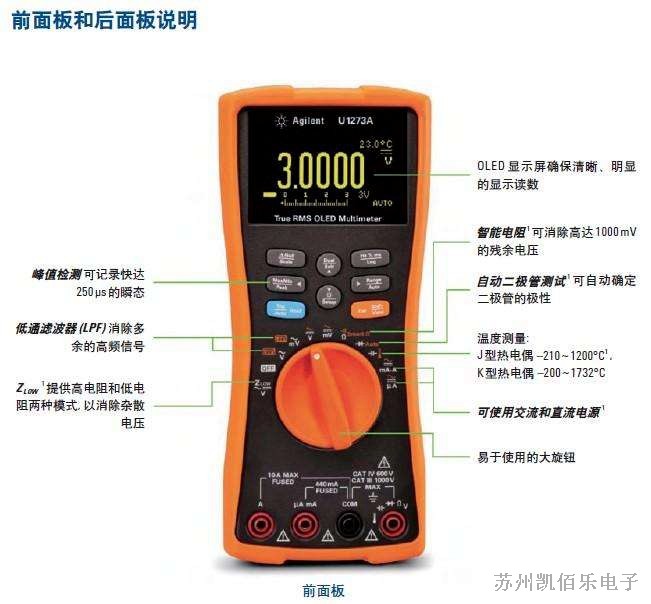

数字万用表除了可以进行电压,电流,电阻,电容和晶体管等基本参数的测量外,还可以通过变通使用,使其功能得到进一步拓展,达到一表多用的目的.现给出用数字万用表判断线束(电线电缆)断点的方法.当线束的内部出现断线故障时,由于外部绝缘皮的包裹,使断线的确切位置不易确定.用数字万用表可以将这一难题轻松搞定.

具体方法:1)把有断点的线束(电线电缆)一端接在220V市电的火线上,另一端悬空

2) 将数字万用表拔至AC2V挡,从线束(电线电缆)的火线接入端开始,用一只手捏住黑表笔的笔尖,另一只手将红表笔沿导线的绝缘皮慢慢移动,此时显示屏显示的电压值大约为0.445V (DT890D型表所测)左右.

3) 移动红表笔,当红表笔移动到某处时,显示屏显示的电压突然下降到0.0几伏(大约是原来电压的十分之一).

4)从该位置向前(火线接入端)的大约15cm处即是线束(电线电缆)断点所在.此外专家提醒道,用此法检查屏蔽线时,如果仅仅是芯线折断而屏蔽层没断,则此法是无能为力的.
