FAKRA插头线束加工标准

返回列表 来源: Kable-X 作者: Peterliu 编辑: Andong 发布日期: 2021.04.29

苏州凯佰乐从事线束加工十多年,继续为汽车自动驾驶领域的线束添砖加瓦,随着汽车摄像头的高清要求越来越高,高速信号传输的材料规格要求也越来越高,FAKRA连接器的加工标准也相应的提高要求,其中中心PIN与屏蔽壳的同轴度就在其管控中.中心PIN与屏蔽壳的同轴度影响到公母对插,若中心PIN偏心严重,就有可能造成公母对插时无法插入,或插入时损坏中心PIN,造成信号传输时出现阻抗变化或信号丢失的问题.所以在FAKRA连接器加工过程中,除了特别管控同轴度的加工之外,还需要增加同轴度的检验测试.测试方法及管控条件都是由检验设备来控制,避免人员判定的误差造成误判.首先是产品的定位,由治具固定待验的产品,然后通过CCD成像将待验产品的同轴度呈现在显示器上,通过测试软件根据设置的检验标准来自动判定产品的同轴度是否在合格范围内. 整个检验过程都由机器完成,只需要做好首末件确认即可保证生产期间的检验,不会出现人为误判的问题,大大提高了检验的品质及效率.从而为客户提供稳定可靠的产品.

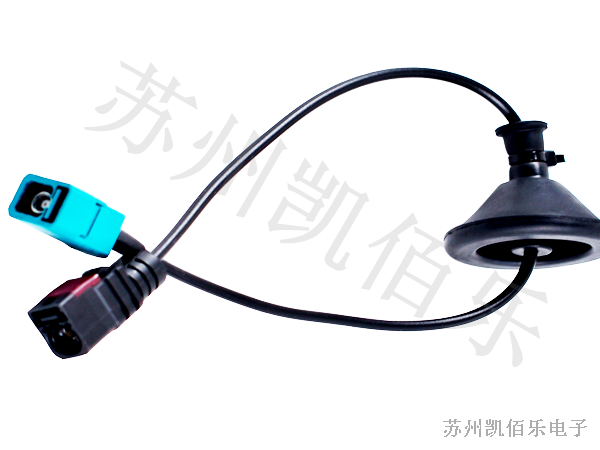

FAKRA连接器线束

FAKRA接口线束

产品特点:1.FAKRA接口; 2.产品符合ROHS; 3.防水等级满足IPX9K;4.满足如下电气参数:

(1)高频传输驻波比(VSWR)

频率:0~1GHz 1.3 Max.(SWR);频率:1~3GHz 1.5 Max.(SWR)

(2)特性阻抗: 50±5Ω

(3)衰减:≤ -0.2 dB @ 1 GHz

5.360°旋转线材无扭曲

6.同轴线使用RG174,外被直径 2.8mm

内导体数量7根/直径0.16mm,屏蔽层数;量80根/直径0.1mm,特性阻抗50Ω

FAKRA线束-高清雷达倒车影像线束


FAKRA线束-高清雷达倒车影像线束

 产品应用:1.后视摄像头;2.环视系统;3.行车辅助系统

雷达倒车影像线束的应用

FAKRA线束的应用

苏州凯佰乐电子有限公司以优异的品质,优惠的价格,为工控,医疗,汽车,新能源等各领域做线束行业的服务。为客户提供一站式的解决方案。为满足市场需求,不断提升公司的市场地位,凯佰乐电子拥有先进的生产设备和检测仪器,并且已取得了IATF16949\ISO9001\ISO14000\UL\ISO13485\IPC620等的行业认证,同时公司在2019年还通过了高新技术企业的认证并取得了多项行业专利具备线束与电子元器件五金件注塑件等的配套整合能力,积极参与客户的初始产品设计选型,并保持最大弹性以满足客户的各种需求准时的交货期来满足客户的需求,苏州凯佰乐线束加工厂秉承“诚信,负责,创新”的经营理念,完善的售后服务与客户"携手共创美好明天".免费询价热线:18020217667.

凯佰乐线束售后团队
